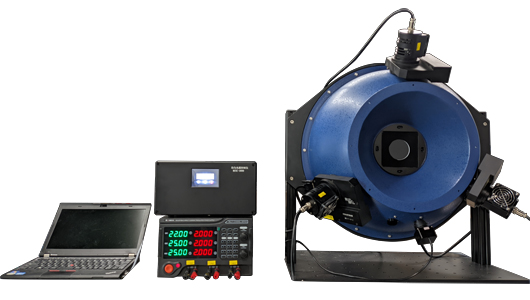

（一）系统简介

本产品是专门为大视场摄像头设计的均匀可调球形光源。和普通的摄像头校准光源一样，这款产品在开口处提供超高均匀度的亮度输出， 本款产品经过特殊设计，被测摄像头可以安装在专用的夹具上，在出光口处向积分球内部拍摄。在光源前端装有3路电动可调光阑，可实现色温不变的情况下通过软件对三路光源同步调节。默认使用卤钨灯光源，也可按需选择其他光源来替换以满足不同的测试需求。



（二）主要技术指标及配置



项目	参数	数量
积分球	内径: Φ500mm	1个
积分球出光口	直径: Φ60mm(可按需定制)	1个
光源	卤钨灯，3000K(可按需定制)	3套
光源供电电源	DC电源	3路
可调光阑	电动光阑	3个
相机传动机构	可根据不同的待测相机定制	1套
机柜	容纳控制仪及电源，可选配	1套
均匀光源控制仪	MUSC-3000，带照度监测功能，配有探头；	3个
出光口均匀性	≥99%@50mm	/
出光口亮度等级	≥0~1800Lux（连续可调）	/
视场角	≥180°	/

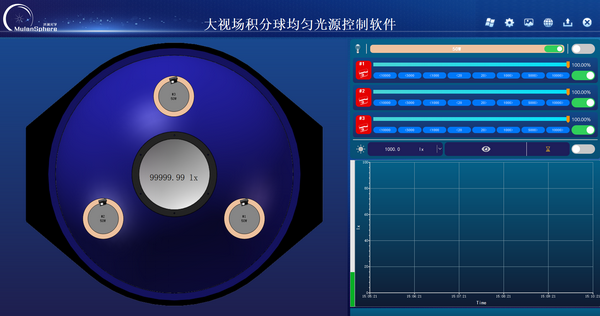

（ 三）软件界面及其功能





本软件可实现的功能：

1. 实时监测出光口照度/亮度值。

2. 智能调控出光口照度/亮度值：输入目标亮度值后，软件将进行自动调整 。

3. 智能点灯：软件可一键同步开启相同功率的光源，也可在主界面上点击实物相应位置的光源手动进行点亮。

4. 电动光阑同步调节：通过设置后，可将三路电动光阑锁定，手动同步拉动进度条实现快速调节。
