产品说明：

MLG-1800A 空间光分布测试系统是一种高性价比，少空间占用的卧式分布光度计，根据CIE、IESNA、国家标准等要求，采用探头静止，样品（光源或灯具）转动的方式实现对样品空间各个方向上的光色参数的测量。可实现CIE标准 C-γ和B -β测量：空间光强分布、任意截面上的光强分布曲线（可分别用直角坐标系或极坐标系 显示）、空间等光强曲线、平面等照度分布曲线、亮度限制曲线、环带光通量、眩光等级、灯具效率、有效发光角、上射光通量、下射光通量、灯具总光通量、有效光通量、利用系数，以及电参数（电压、电流、功率、功率因数）等，也可实现灯具空间颜色分布、平均颜色特性及空间颜色不均匀性测量。
   技术特点
（1）被测灯具可绕垂直轴和水平轴转动，转动范围：±180°（或0～360°），精度：0.1°；

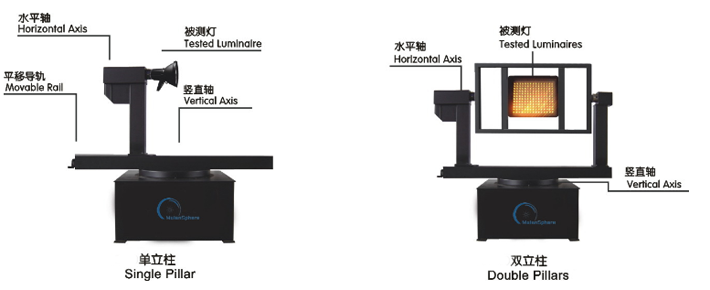

（2）配置单双立柱，可双立柱或单立柱工作；
（3）支持C-γ、B-β等多种测量方式；
（4）旋转轴运转与探头采样实时同步，采用贵金属光纤点刷技术的高级换向器，实现不间断连 续测量，不绕线，平稳旋转、高精度、长寿命、高效率；
（5）精密、稳定机械结构，转动平稳，低噪声，旋转控制高度智能化，操作简单。
（6）液晶触控现场控制器（可选）；
（7）闭环补偿，消除测试过程影响，保证精度。
（8）专业激光十字线瞄准装置，辅助调整样品位置；
（9）光度探头：CLASS L(f1'≤5%)、精密恒温（可选）、 前置放大型；
（10）光度灵敏度：0.001lx；
（11）测量数据符合国际、国内标准要求，IESNA文件格式输出，可被相关照明和灯具设计软件直接调用；
（12）最大额定可测灯具规格：
     1、电源: AC/DC 可按需选择；
      2、重量: 50kg 尺寸：1.4 m×2.4m；



测量原理:
MLG-1800A采用固定探测器、旋转灯具法测量原理。测量灯具安装在两维旋转工作台上，通过激光瞄准器的“+”字激光束，使灯具的发光中心与旋转工作台的旋转中心重合。当灯具绕垂直轴转动时，与旋转工作台中心处于同一水平高度的探测器测量该水平面上各方向的光强值。当灯具绕水平轴转动时，则探测器测量垂直面上各方向的光强值。垂直轴和水平轴均可在±180°范围内连续旋转。根据测量灯具的要求，该系统可以在B-β、C-γ等平面坐标系中测量。当测量得到灯具在各方向上的光强分布数据后，计算机即可计算出其它光度参数。
为了保证灯具安装稳定，根据不同的测量坐标系，该系统可以采用两种结构形式应用：
1、双立柱结构（B-β平面坐标系）
主要用于测量格栅灯具等。安装灯具时，使灯具的发光中心与旋转工作台旋转中心一致。在B-β坐标系中，灯具轴与旋转工作台的水平轴重合。如图1所示。
2、单立柱结构（C-γ平面坐标系和圆锥面坐标系）
主要用于测量筒灯、投光灯等灯具。安装灯具时，使灯具的发光中心与旋转工作台旋转中心一致。灯具的光轴与旋转工作台的水平轴重合。如图2所示。

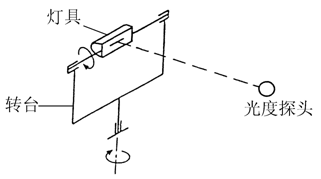

图1  B-β平面坐标系测量原理图

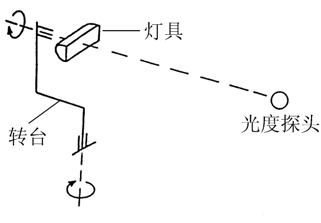

图2 C-γ坐标系测量原理图



实验室要求：

1. 房间（最小尺寸）要求

A. 暗室：用于放置测试转台和光度探头
房间尺寸：高2.3米、宽3米、长度8米至30米
墙壁：室内所有墙壁、天花板、地板均涂无光黑漆
B. 工作室：用于放置控制机柜、计算机和打印机
尺寸：不小于3米×3米

1. 环境条件

空调设备：置于暗室中。根据IEC对灯具测试环境的要求，控制灯具周围环境温度达到标准值

1. 计算机系统

PC微机1台，打印机1台
PC机配置要求：Window操作系统，留有三个RS232串行口
