LED的光色测量



　1、光通量
　　

        （1）积分法
　　
　　 测得LED在各个方向的光强，然后由这些光强值计算得到LED的总光通量。

图1：积分球法测LED光通量

　　（2）积分球法
　　
　　 积分球又称为光通球，是一个中空的完整球壳。内壁涂白色漫反射层，且球内壁各点漫射均匀。光源在球壁上任意一点上产生的光照度是由多次反射光产生的光照度叠加而成的。由积分学原理可得，球面上任意一点的光照度为与光源光通量成正比，因此可利用已知光通量的标准灯与被测灯进行比较得到被测灯的光通量，如图2（a）所示。
　　
　　 但是由于标准灯与被测灯的物理结构以及性质的不同，如吸收，在利用积分球法测试光通量时需要对测试结果进行修正，可采用辅助灯的方法，如图2（b）所示。

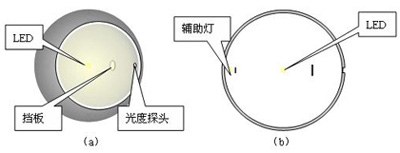

图2：积分球法测LED光通量

图3：LED的2p立体角光通量测试

    （3）2p立体角光通量的测试
　　
　　 利用积分球法测试LED光通量时还有一种测试结构，如图3所示，称为前射光通量的测试或2p立体角光通量。该测试并不是测试LED的总光通量，但是人们常常将其与测试LED的总光通量混淆。

　　2、光强度
　　
　　 对于LED的光强的测试，CIE-127规定了两种测试条件，如图4和表1所示。

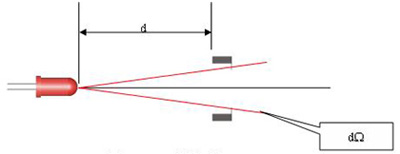

图4：LED光强测试

表1：CIE-127规定了两种测试条件

　　3、光亮度
　　
　　 LED亮度的测试一般应用于测试LED芯片的亮度和评价LED光辐射安全性的过程中。测试一般采用成像法，对于芯片的测试可以采用显微成像进行测量（图5（b））。

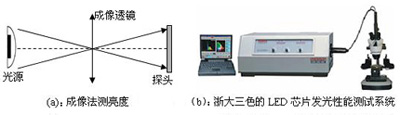

图5：LED亮度测试
